YLSJ100系列衰減器
微波同軸固定衰減器主要作用是定量吸收傳輸線中的輻射能量，使通過射頻信號得到一定的衰減，控制輸入到后級的功率電平。
適用范圍：適用于通信、3G、數字傳輸、雷達、軍工、廣播電視、科研院所等。
我公司研制生產的YLSJ系列同軸固定衰減器具有工作頻帶寬、駐波系數低、衰減量一致、抗脈沖沖擊能力強等特點。 ◆主要技術指標：
● 標稱阻抗：50歐姆
● 功率容量：100W
● 峰值功率：1.2KW
● 連接器形式：N
● 外形尺寸：
|
型號 |
頻率范圍
（GHz） |
衰減值及精度（dB） |
最大駐波比
VSWR |
|
10 |
20 |
30 |
40 |
|
YLSJ100A |
DC-3.0 |
±0.5 |
±0.7 |
±1.0 |
±1.2 |
1.2 |
|
YLSJ100B |
DC-6.0 |
±0.6 |
±0.7 |
±1.0 |
±1.25 |
1.25 |

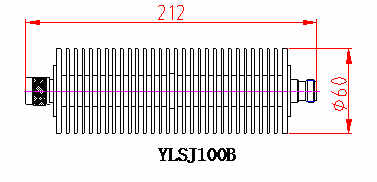

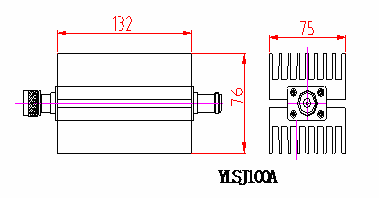

外形尺寸圖：(mm)

說明：
（1）以上產品傳輸阻抗均為50Ω，也可根據客戶需要設計定制。
（2）駐波比隨頻率及衰減值的變化有一定的變化。
（3）峰值功率對應脈沖寬度小于等于50μs。
|
